فن ضد انفجار دیواری چیست؟3+1نکته مهم برای انتخاب،خرید و قیمت

روزگار معدن امروز به بررسی یکی از مهم‌ترین تجهیزات ضد انفجار مورد استفاده در معادن، پالایشگاه‌ها و کارخانه‌های نفت و گاز یعنی فن ضد انفجار دیواری پرداخته است که می‌تواند از افزایش خسارات در حوادثی چون معدن طبس جلوگیری کند.

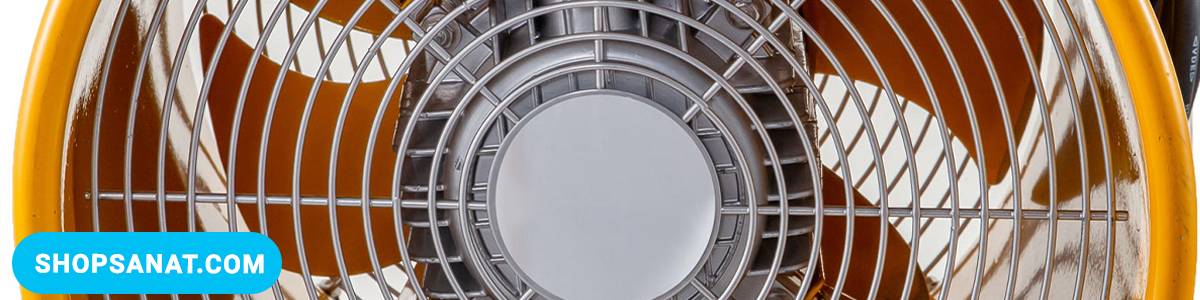

فن ضد انفجار دیواری

فن ضد انفجار دیواری نوعی پرکاربرد از فن مدل ضد انفجار است که اشاره به نوع و محل نصب آن دارد؛ فن‌های EX در دسته‌بندی محل نصب به چهار مدل: سقفی، دیواری، زمینی(با پایه) و قابل حمل تقسیم بندی می‌شوند. قیمت این مدل از فن‌ها در بازار ایران در سال 1404 از حدود 60 تا 300 میلیون تومان می‌باشد، برای جزئیات مشخصات و لیست دقیق قیمت‌ها تا انتها با ما همراه باشید.

فن ضد انفجار دیواری چیست؟



فن ضد انفجار نوعی از فن است که برای محیط‌های مستعد انفجار که با کوچکترین جرقه‌ امکان ایجاد انفجار در آن مکان وجود دارد، تولید شده است. کارایی اصلی این محصول جلوگیری از ایجاد جرقه حتی در زمان خرابی، نوسان برق یا ارتعاشات محیط است. کارایی بعدی این محصول، مقاومت بالای آن در صورت قرار گرفتن در شرایط بحرانی از جمله دود، حرارت و آتش سوزی بوده و در سخت‌ترین شرایط نیز فن ضد انفجار دیواری به انجام وظیفه خود ادامه می‌دهد.



اما فن ضد انفجار دیواری که امروز میخواهیم درمورد آن صحبت کنیم برای نصب مستقیم روی دیوار طراحی شده که برای تهویه سریع محیط توصیه می‌شود.



در محیط هایی از قبیل سکو های نفتی، پمپ بنزین، ایستگاه های CNG  و … ذرات قابل اشتعال بسیاری در فضا پراکنده می باشد و بدیهی است که هر لحظه امکان انفجار و سایر حوادث تلخ وجود دارد، به همین دلیل هم استفاده از فن های ضد انفجار در این محیط ها ی در معرض خطر امری ضروری می باشد؛ چرا که به تهویه و تمیز شدن هوا کمک بسیاری می کند و این امر در ایمنی محوطه یا اتاقک یا انبار و …. تاثیر به سزایی دارد و میتوان گفت از واجبات امن و ایمن شدن آن محیط می باشد.

کاربردهای فن ضد انفجار دیواری

به دلیل نصب سریع روی دیوار، تخلیه مستقیم هوای خطرناک و اشغال نکردن فضا(برخلاف مدل زمینی) فن ضد انفجار دیواری مناسب فضاهای بسته یا محدود صنعتی مورد استفاده بخش‌های مختلف صنایع قرار می‌گیرد از جمله:

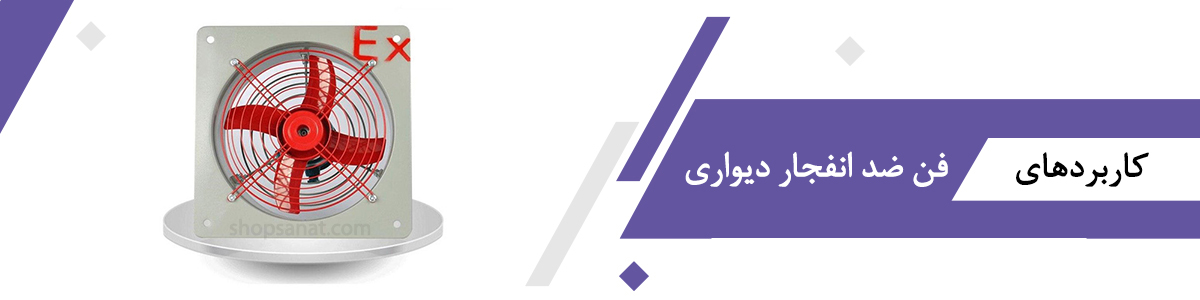

فن ضد انفجار دیواری شاپ صنعت



  • سایت‌های پتروشیمی، نفت و گاز
  • اتاق برق در محیط‌های صنعتی
  • کارگاه‌های رنگ‌کاری صنعتی
  • انبار مواد شیمیایی یا مواد قابل اشتعال
  • اتاق کمپرسور یا ژنراتور در کارخانه‌ها
  • صنایع دارویی
  • کارخانه‌های چوپ و آرد

3+1 نکته مهم قبل از خرید فن ضد انفجار دیواری

دقت به مشخصات

در خریدهای کالاهای صنعتی اولین چیزی که برای ما مهم می‌باشد مشخصات آن محصول است اما گاهاً برای محصولات تخصصی نمیدانیم چه فاکتورهایی را باید بررسی کنیم که در ادامه فاکتورهایی مهم از مشخصات فن ضد انفجار دیواری را باهم بررسی میکنیم.



  1. ابعاد فن : شما باید فضایی که برای این فن قرار است اختصاص دهید را بررسی کنید، اندازه بزنید و سپس برای خرید اقدام کنید چون این مدل دارای سایزهای مختلفی است، علاوه بر این اندازه محیطی که میخواهید توسط این فن پوشش دهید نیز حائز اهمیت است تا بدانید برای محیط کاری خود نیاز به چند فن ضد انفجار دیواری دارید.
  2. توان الکتروموتور: دومین فاکتوری که در خرید فن ضد انفجار دیواری برایمان مهم است توان موتور است که معمولا در بازار عددی بین 0.5 تا 5 کیلو وات می‌باشد که بسته به محیط شما انتخاب می‌شود.
  3. دور موتور: دقت در انتخاب فن ضد انفجار دیواری که موتوری با دور مناسب (مثلاً 1400 یا 2800 دور در دقیقه) باعث می‌شود هم مصرف برق بهینه باشد و هم هوادهی مؤثری داشته باشیم.
  4. جنس بدنه و پروانه: آلیاژ به کار رفته در بخش‌های یک فن ارتباط مستقیمی با طول عمر دستگاه، عملکرد و ایمنی آن دارد؛ بهترین انتخاب برای جنس خود فن ضد انفجار دیواری آلومینیوم ضد جرقه یا فولاد گالوانیزه با پوشش ضد خوردگی است و برای پروانه‌ها چون در گردش هستند و مستقیما با ذرات در هوا برخورد دارند انتخاب اشتباه می‌تواند کل عملکرد فن را زیر سوال ببرد. بهترین انتخاب در این مورد نیز آلومینیوم یا پلی آمید تقویتشده است.
  5. میزان هوادهی و ظرفیت: هر فن دارای ظرفیت جا به جایی هوای به خصوصی است که فن ضد انفجار دیواری باید با توجه به محیط شما انتخاب شود که با علامت CFM که مخفف Cubic Feet per Minute است تعیین می‌شود که به معنی حجم هوایی که یک فن در هر دقیقه می‌تواند جابجا کند، بر حسب فوت مکعب است مثلاً 1200 CFM یعنی این فن میتواند در هر دقیقه، ۱۲۰۰ فوت مکعب هوا را از یک سمت و به سمت دیگر مکش و منتقل کند.

استانداردهای فن ضد انفجار دیواری

استاندارد فن ضد انفجار دیواری

وقتی به بدنه یا پلاک فن ضد انفجار دیواری نگاه کنید کدی مشابه این روی آن حک شده است: Ex d IIB T4 Gb / IP66 / Zone 1

اما مفهوم هر کدام از این کلمات چیست؟ در جدول زیر تمام ویژگی‌های فنی و استانداردهای مربوط به هواکش ضد انفجار دیواری را به همراه توضیحات مشاهده می‌کنید تا در هنگام خرید متوجه ویژگی‌های محصول شوید:

ویژگی فنی

توضیحات

درجه حفاظت IP

- IP55: محافظت نسبی در برابر گرد و غبار + پاشش آب از همه جهات

- IP65: محافظت کامل در برابر گرد و غبار + پاشش شدید آب

- IP66: محافظت کامل در برابر گرد و غبار + مقاومت در برابر فشار زیاد آب

- IP67: محافظت کامل در برابر گرد و غبار + تحمل غوطه‌ور شدن موقت در آب (تا 1 متر)

زون‌ها (Zone)

- Zone 0: گاز دائم در محیط وجود دارد

- Zone 1: احتمال زیاد وجود گاز در طول عملیات

- Zone 2: احتمال نشت گاز به‌صورت موقت و نادر

گروه گازی (Gas Group)

- IIA: پروپان، متانول

- IIB: اتیلن، تولوئن

- IIC: هیدروژن، استیلن (بالاترین سطح خطر)

نوع حفاظت فن ضد انفجار دیواری

- Ex d: محفظه مقاوم در برابر انفجار

- Ex e: افزایش ایمنی داخلی

- Ex n: غیر جرقه زا (برای Zone 2)

- Ex i: ذاتاً ایمن (مناسب تجهیزات کنترلی)

کلاس دمایی (T-Class)

- T1: تا 450°C

- T2: تا 300°C

- T3: تا 200°C

- T4: تا 135°C

- T5: تا 100°C

- T6: تا 85°C

کد EPL (سطح حفاظت تجهیزات)

- Ga: بسیار بالا (Zone 0)

- Gb: بالا (Zone 1، 2)

- Gc: معمولی (Zone 2)

علاوه بر این ویژگی‌ها، فن ضد انفجار دیواری باید استاندارد ATEX را نیز داشته باشد. همانطور که در سایت ویکی پدیا آمده است:

دستورالعمل‌های اتکس دو دستورالعمل اتحادیه اروپا هستند که حداقل الزامات ایمنی را برای محل کار و تجهیزات مورد استفاده در محیط‌های با جو انفجاری توصیف می‌کنند. نام اولیه عبارت فرانسوی Appareils destinés à être utilisés en Atmosphère Explosive (تجهیزات در نظر گرفته شده برای استفاده در جوهای انفجاری) است.

در این مورد همچنین در وب‌سایت شاپ صنعت آمده است که:

ATEX  به معنای اتمسفر قابل انفجار،مجموعه دستور العمل ها و استاندارد برای محافظت در مقابل خطر انفجار ناشی از گرد و غبار و گاز قابل اشتعال می باشد. منظور از اتمسفر قابل انفجار تمامی محیط های حاوی گازها، بخارات، یا گرد و غبار قابل اشتعال هستند. هرچه غلظت گازها و میزان گرد و غبار در محیط بیشتر باشد و همچنین اندازه ذرات غبار در محیط بزرگتر باشند، احتمال وقوع انفجار در این مواقع بیشتر می گردد.

 استاندارد ضد انفجارATEX  مبنای کار خود را حفظ سلامت انسان ها ، حفاظت تجهیزات و تاسیسات موجود در محیط های مستعد خطر قرارداده است که بایستی در ساخت دستگاه های ضد انفجار و سیستم های حفاظتی آنها مد نظر قرار گیرد تا از بروز انفجارهای احتمالی جلوگیری به عمل آید  و یا اثرات ابتدایی انفجار ها به حداقل ممکن تقلیل یافته و کنترل گردد به نحوی که حتی الامکان به محلهای دیگر سرایت نکند .

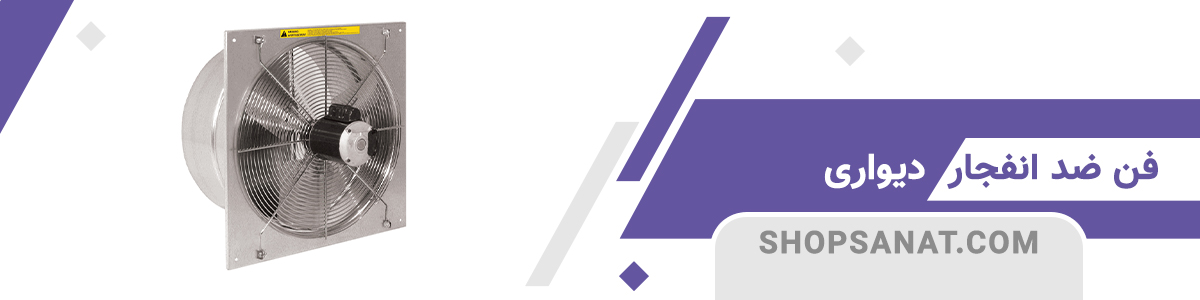

فن دیواری ضد انفجار

استاندارد مهم دیگر IECEx است که در سایت رسمی خود چنین نوشته است:

کمیسیون بین‌المللی الکتروتکنیک (IEC) سیستم IECEx را با هدف صدور گواهی‌های مرتبط با استانداردهای تجهیزات مورد استفاده در محیط‌های انفجاری راه‌اندازی کرد. این سیستم که از سال ۱۹۹۶ آغاز به کار کرده، در ابتدا تنها شامل کمتر از ده کشور عضو بود، اما امروزه به یک سیستم جهانی تبدیل شده که شامل بیش از ۶۰ نهاد صدور گواهی تاییدشده (ExCB) در بیش از ۳۵ کشور است.

در حالی که تمرکز اولیه بازار بر روی تجهیزات ضد انفجار (Ex equipment) بود، ذی‌نفعان این حوزه در سراسر جهان به این نتیجه رسیدند که باید دامنه فعالیت‌های IECEx را از صرفاً تجهیزات فراتر برده و خدمات مرتبط را نیز در بر گیرد.

برند و کشور سازنده فن دیواری ضد انفجار

برندهای فن ضد انفجار دیواری

در جهان چندین برند معتبر تولیدکننده فن ضد انفجار دیواری وجود دارد که از نظر ساخت، کیفیت قطعات و خدمات پس از فروش شناخته شده هستند که در ادامه به برترین آن‌ها اشاره خواهیم کرد. وارد کننده اصلی از این برندها در ایران شرکت توسعه قدرت اسپادان است که با نام تجاری شاپ صنعت فعالیت می‌کند.



  • SIEMENS آلمان
  • VEM آلمان
  • CEMP ایتالیا
  • WEG برزیل
  • RAEL ایتالیا
  • BROK انگلیس

خدمات پس از فروش و گارانتی



انواع فن ضد انفجار دیواری باکیفیت معمولاً از برندهای خارجی و اروپایی هستند که امکان خرید مستقیم از آن‌ها در ایران وجود ندارد ما باید از نمایندگی معتبر و واردکننده اصلی آن‌ها در ایران خرید کنیم تا از شرایط گارانتی و خدمات پس از فروش نیز بهره‌مند شویم. شاپ صنعت به عنوان واردکننده دست اول برندهای برتر تجهیزات ضد انفجار، بهترین گزینه برای خرید است.

خرید و قیمت فن ضد انفجار دیواری

قیمت فن ضد انفجار دیواری به عوامل مختلفی از جمله ابعاد، آلیاژ به کار رفته، قدرت موتور، برند، استانداردها و ظرفیت هوادهی بستگی دارد. با توجه به اینکه هر کدام از این فاکتورها ده‌ها مدل هستند و به دلیل وارداتی بودن آن‌ها با نوسانات ارزی قیمت آن‌ها تغییر میکند، برای دریافت لیست قیمت بروز و خرید محصولات اورجینال به سایت شاپ صنعت نمایندگی اصلی تجهیزات ضد انفجار در ایران مراجعه کنید.
